ESP8266 天气时钟——项目展示
点击查看介绍视频。
-->V(/resources/Weather-clock/ESP8266介绍视频.mp4)
团队成员
组长：
- 软件2302 查俊豪 3230608044
组员：
- 微电子2302 肖雨竹 3234401060
- 微电子2302 李俊成 3214401011
引言
春夏之际，春风拂面，繁花盛开，也是气温和降水变化无常的时节。我们的团队结合了单片机、物联网和人工智能，开发了一款实时显示天气的时钟。
项目演示

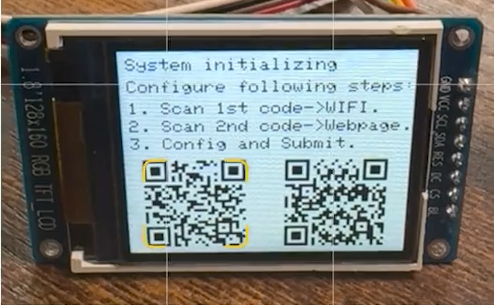

首先，来到系统第一次启动的配置。可以看到系统在短暂的加载后，显示出了引导文本和两个二维码。
我们扫描第一个二维码，一键连接上单片机的热点，连接速度很快。扫描第二个二维码，跳转到了一个网页，这就是单片机连接无线网络的页面。

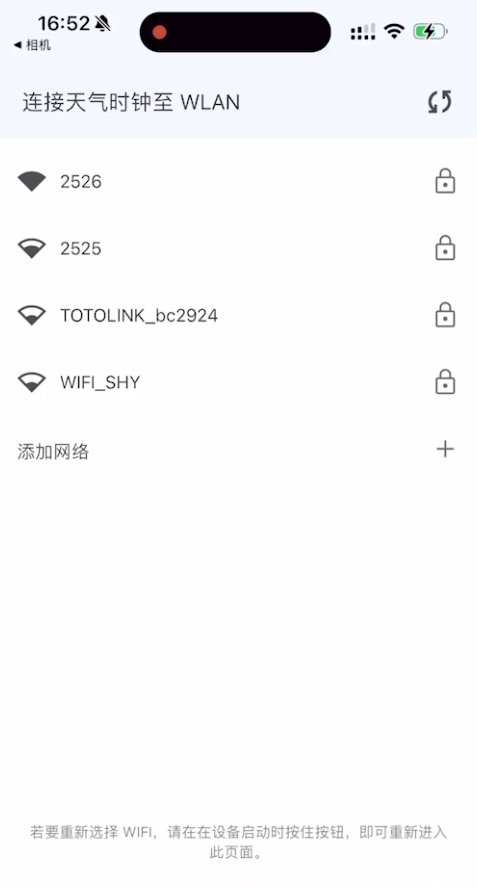

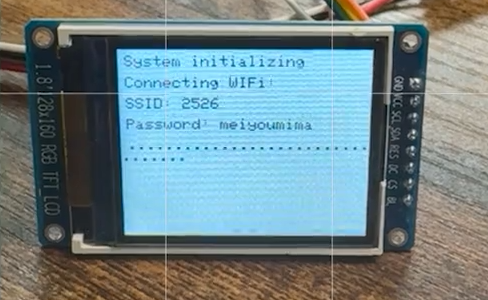

和我们手机自己的扫描结果是一样的。点击右上角按钮可以重新扫描。我们选择家里的Wifi，输入密码。确定。单片机迅速接收到了数据，重启并尝试连接提供的Wifi。
连接成功后，进行网络对时，获取天气数据。后台WIFI管理界面保证了此时钟不管在什么环境都能快速配置使用。
接着我们来看时钟的主体。系统分为三个页面，有一个按钮用于循环切换界面，来回切换十分流畅。

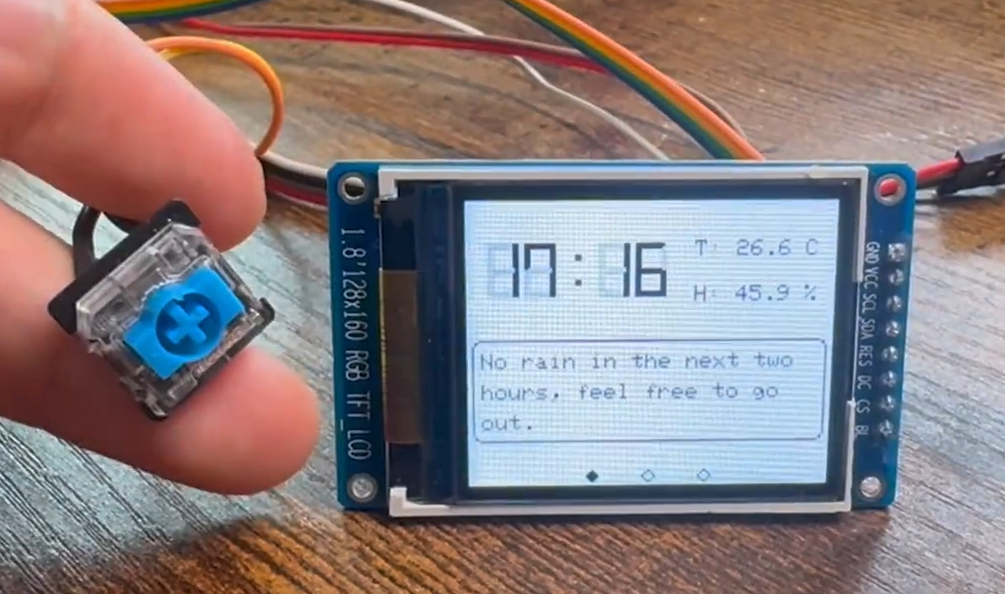

我们先看主界面。上方是当前时间，用了类似数码管的风格。得益于自动对时功能，该时钟永远不会出现误差。右侧是传感器实时获得的温湿度数据，每五秒更新一次。下方是用自然语言描述的当前天气情况，每五分钟更新一次，就和我们手机上的天气软件差不多效果，相对于传统时钟或者只能固定显示温湿度的时钟有无可比拟的优势，只需看一眼就能了解接下来的天气情况，显得亲切自然。

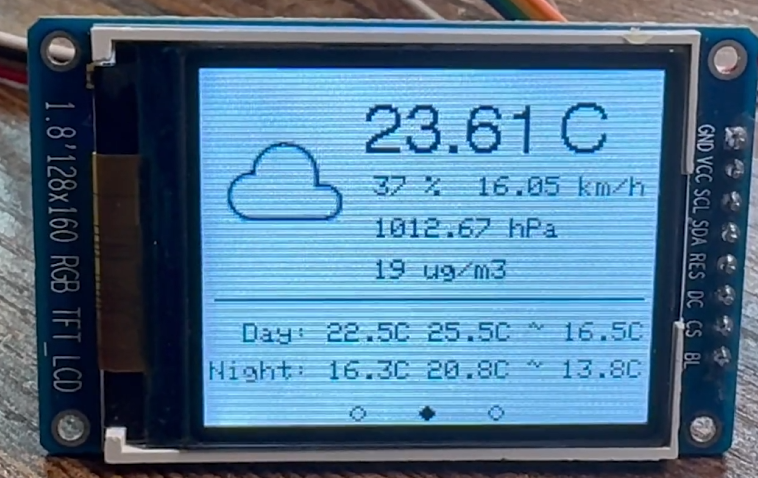

接着看界面二，这是更详细的天气数据。左侧有一个天气图标，现在是阴天，右侧依次是实时温度，湿度，风速，气压和PM2.5。下方是日间与夜间的平均温度和最高最低温度。

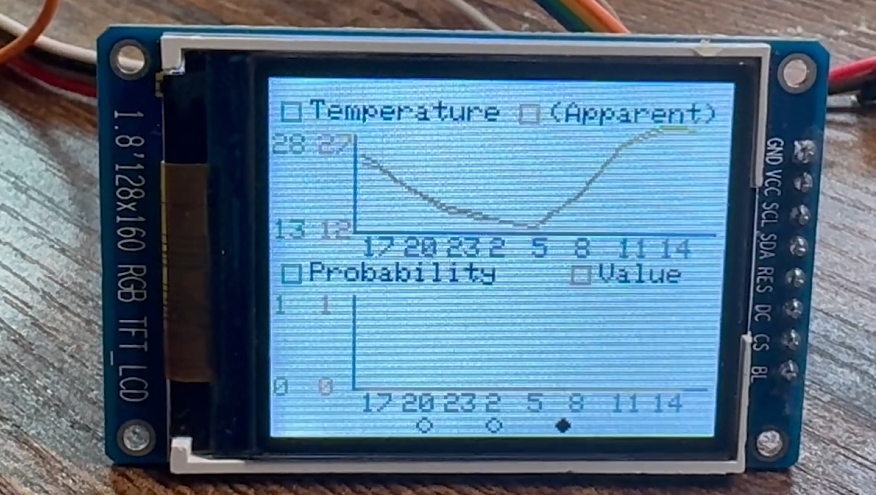

界面三是一个直观的曲线图，显示温度和降雨接下来二十四小时的变化。上方是温度和体感温度。下方是降雨概率和预计降雨量，今天天气好就都是零了。得益于分辨率较高的彩屏，曲线图显示也毫无问题，肉眼看会更加清晰。
技术细节
本项目由四个部分组成：

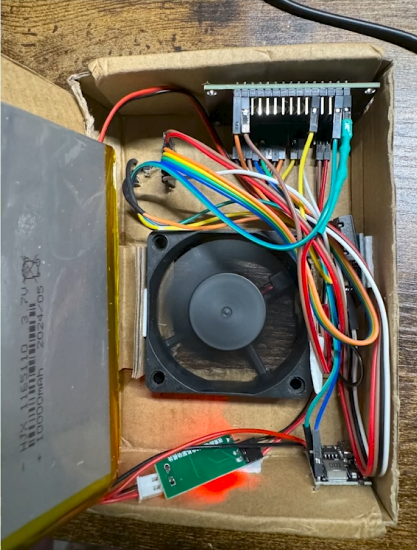

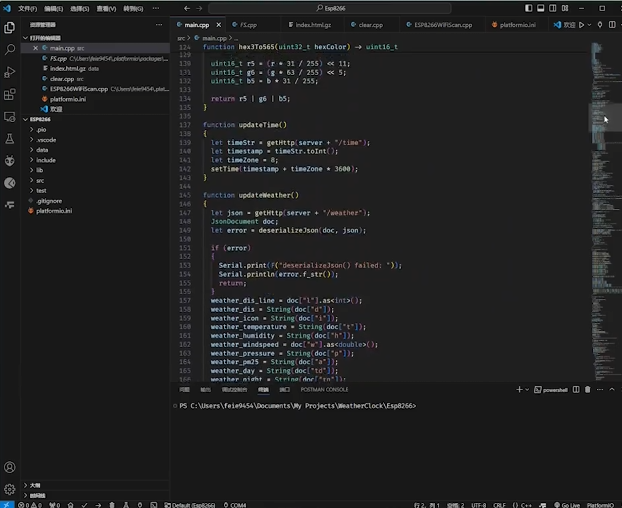

- 嵌入式单片机： 我们使用了 ESP8266 型号的32位单片机，在 NodeMCUv2 平台上开发。ESP8266 是一种低成本的 WiFi 模块，内置了 TCP/IP 协议栈，能够连接到 WiFi 网络。它具有32位处理器，支持最高 80 MHz 的时钟频率，拥有 64KB 的指令 RAM 和 96KB 的数据 RAM，以及外部闪存。ESP8266 提供多种节能模式，非常适合电池供电的应用。我们还连接了一块 128x160 分辨率的 TFT 彩色屏幕用于显示，AM2320温湿度传感器用于检测温湿度，并连接了支持PWM调速的风扇，演示调节气温的反馈系统。开发过程中，我们使用 Platform.io 作为 IDE，C++ 作为开发语言。
- 位图转换器： 为了显示天气图标，我们开发了一个将 PNG、JPG、SVG 等常见图片格式转换为单片机易于解码的自定义格式的小程序。此工具使用 Vite 脚手架开发，主要语言为 TypeScript。

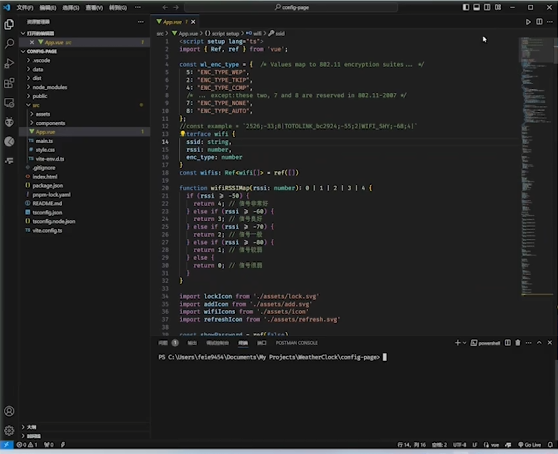

- 后台管理页面： 为了简化 WiFi 连接，我们设计了后台管理页面。首次启动单片机时会进入 AP 模式，用户可以通过手机连接单片机的热点，访问后台管理界面，扫描周围的 WiFi 并输入密码进行连接。该管理界面使用 Vite 脚手架开发，主要语言为 TypeScript，开发完成后打包为单文件 HTML，并写入单片机的 LittleFS 文件系统，供用户访问。

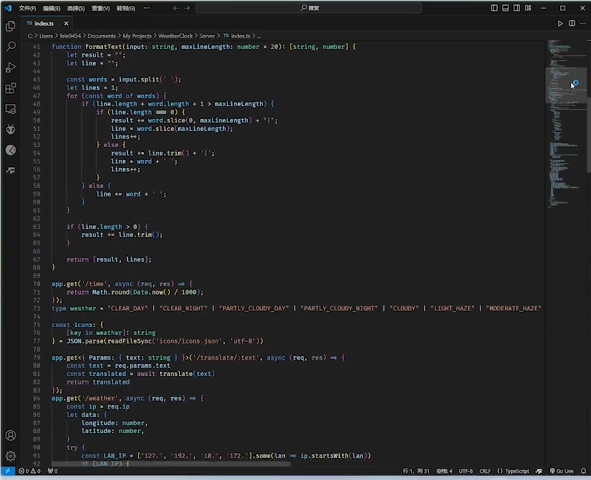

- 物联网服务端： 由于单片机性能和可维护性限制，我们在云服务器上搭建了后端，负责对时和获取天气数据。具体实现包括调用
ip.sb服务获取 IP 对应的经纬度，调用彩云天气获取天气数据，并使用 OpenAI 的服务处理天气数据，生成单片机可显示的英语自然语言。后端开发使用 Fastify 框架，主要语言为 TypeScript。
