圆锥摆（傅科摆）综合实验——数据处理与进动分析

改进初始条件的数据处理与物理分析

前言

在先前的仰拍圆锥摆实验中，发现摆球轨迹（形似椭圆）的长轴会缓慢旋转，但旋转速度大于地转偏向力应有的速度，方向也不正确。

推测原因可能是：

1. 摆球释放时有一个自旋速度，传导到系统中
2. 铁架台与单摆形成共振
3. 空气扰动

因此，进行了试验装置的改进，把单摆挂在墙壁上，避免了铁架台，也大幅增大了摆长，方便精细化调整实验。

可惜调整装置后第一次实验，结果和之前类似，旋转速度很大，远超出地转应有的水平。

物理量	数值 (平均)	解释

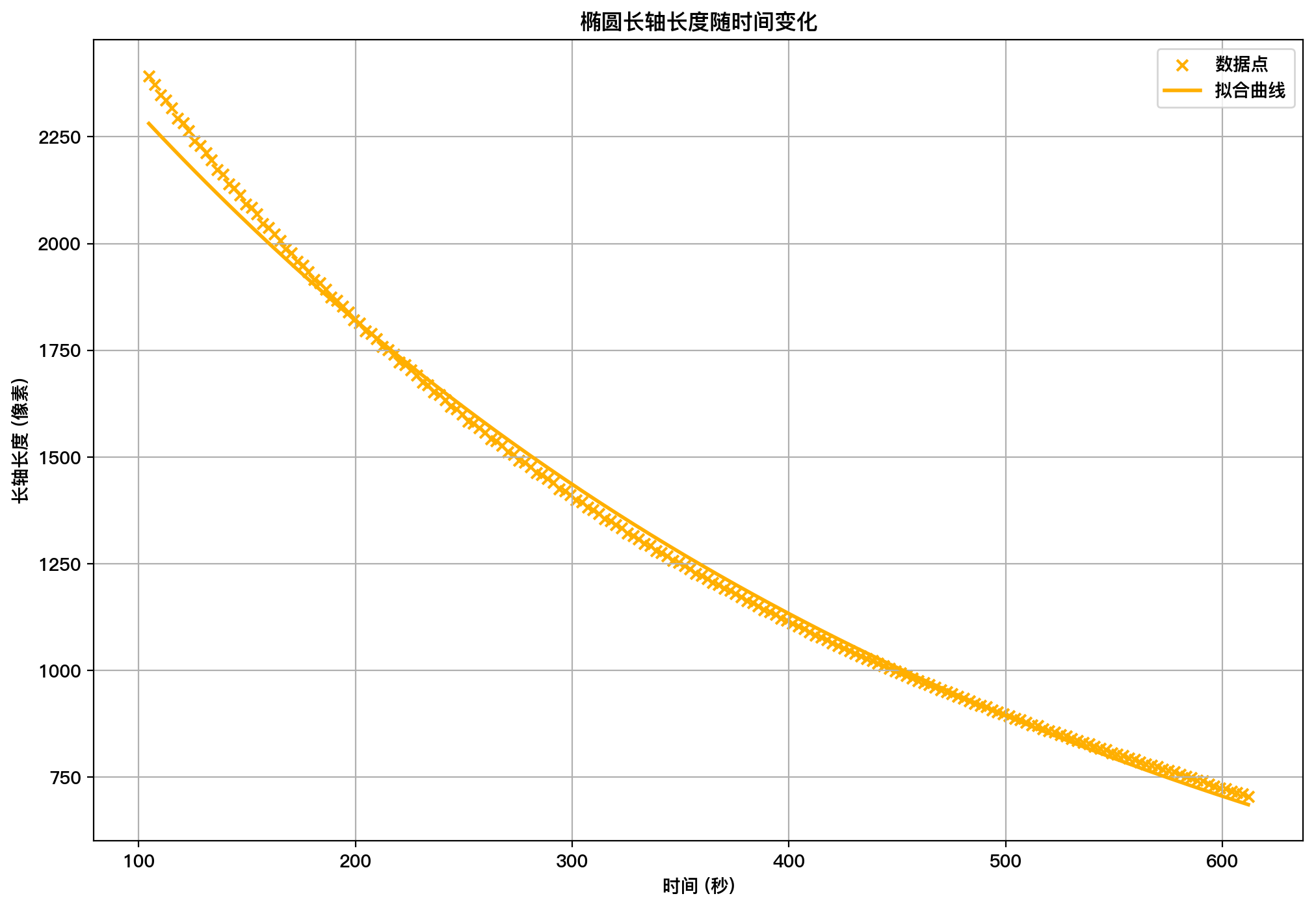

长轴初始长度 a₀	≈ 1.69 ×10³ px	取像素作单位，后续按指数衰减
阻尼时间常数 τ	τ ≈ 3.0 ×10² s (≈ 5 min)	a(t) ≈ a₀ e^(–t/τ)；对应阻尼系数 γ ≈ 1/τ

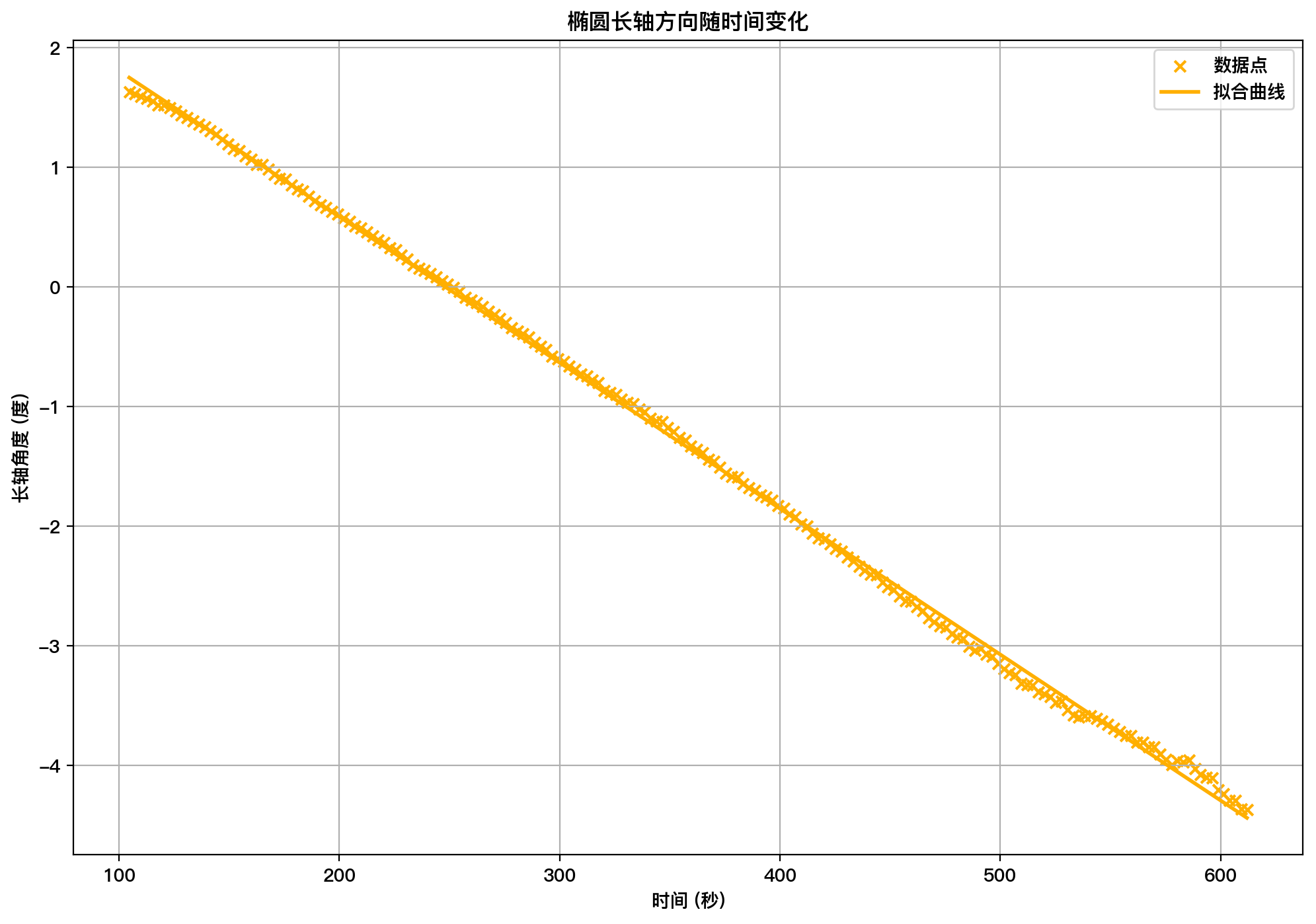

长轴方位角 θ(t)	近线性：θ ≈ θ₀ + ωₚ t

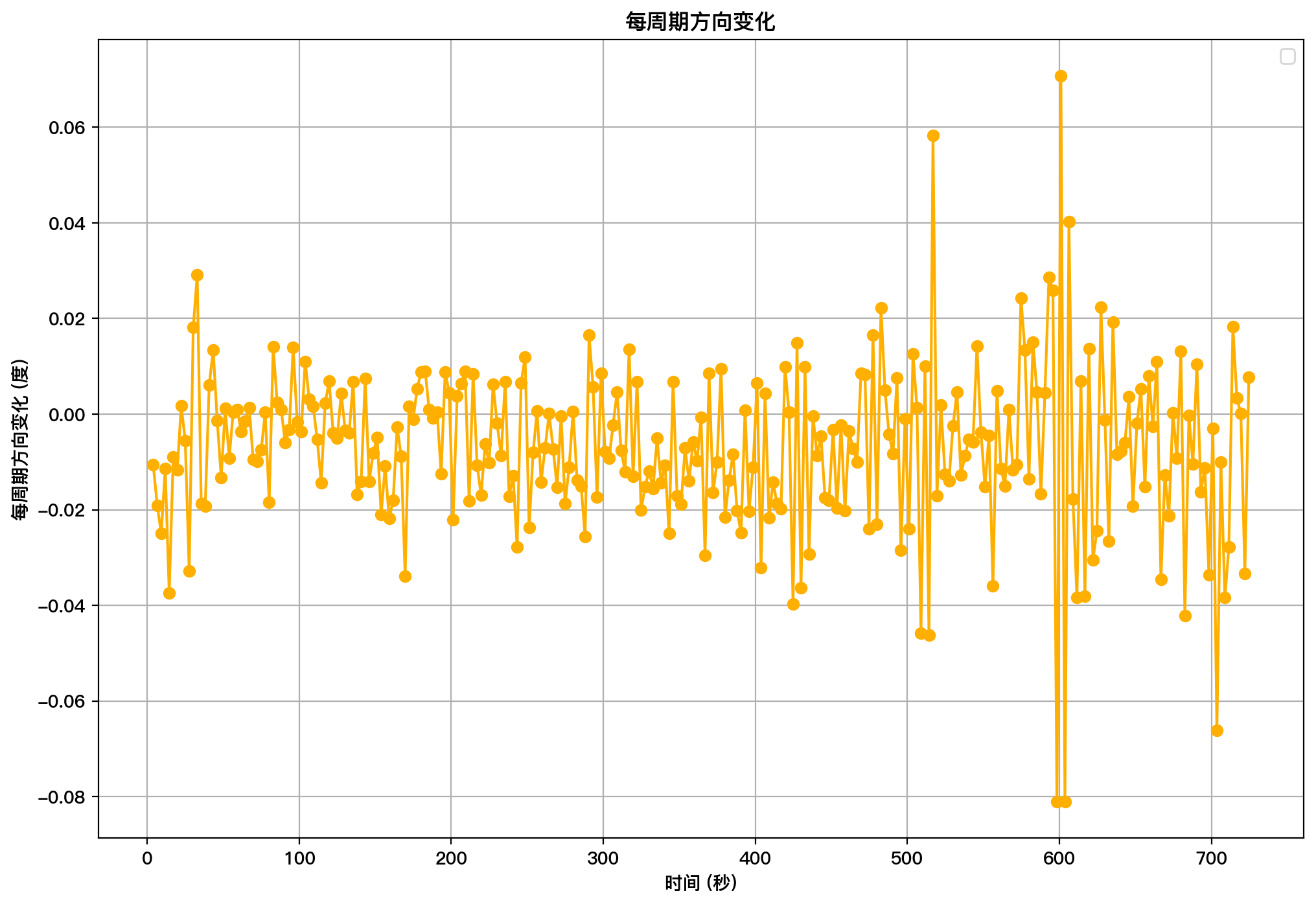

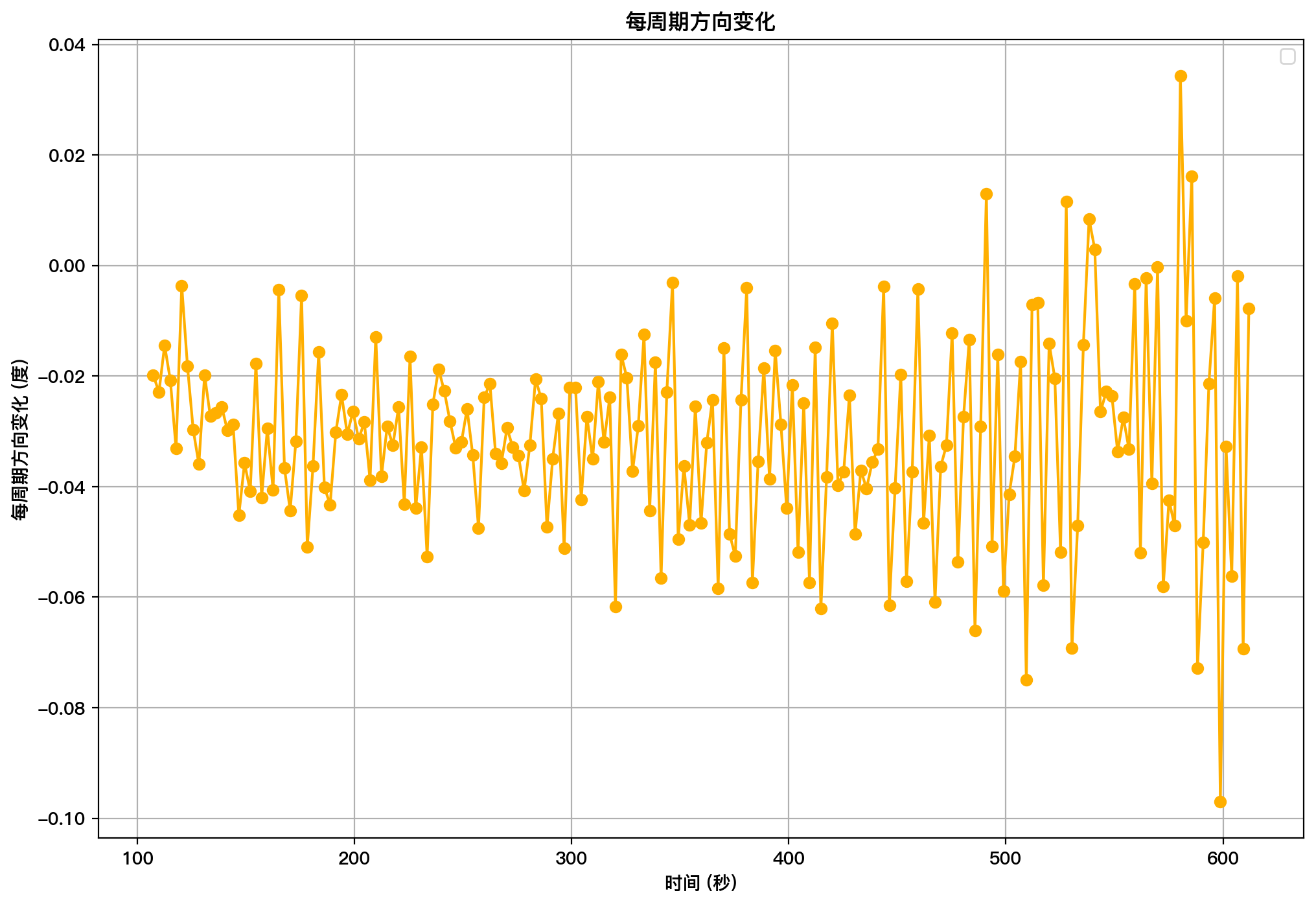

平均进动角/周期 Δθ	0.76 °/T (≈ 0.013 rad)	方向顺时针（在本坐标系下为负）
进动角速度 ωₚ	5.9 ×10⁻³ rad s⁻¹ (≈ 0.34 ° s⁻¹)	δω = ωₓ – ωᵧ

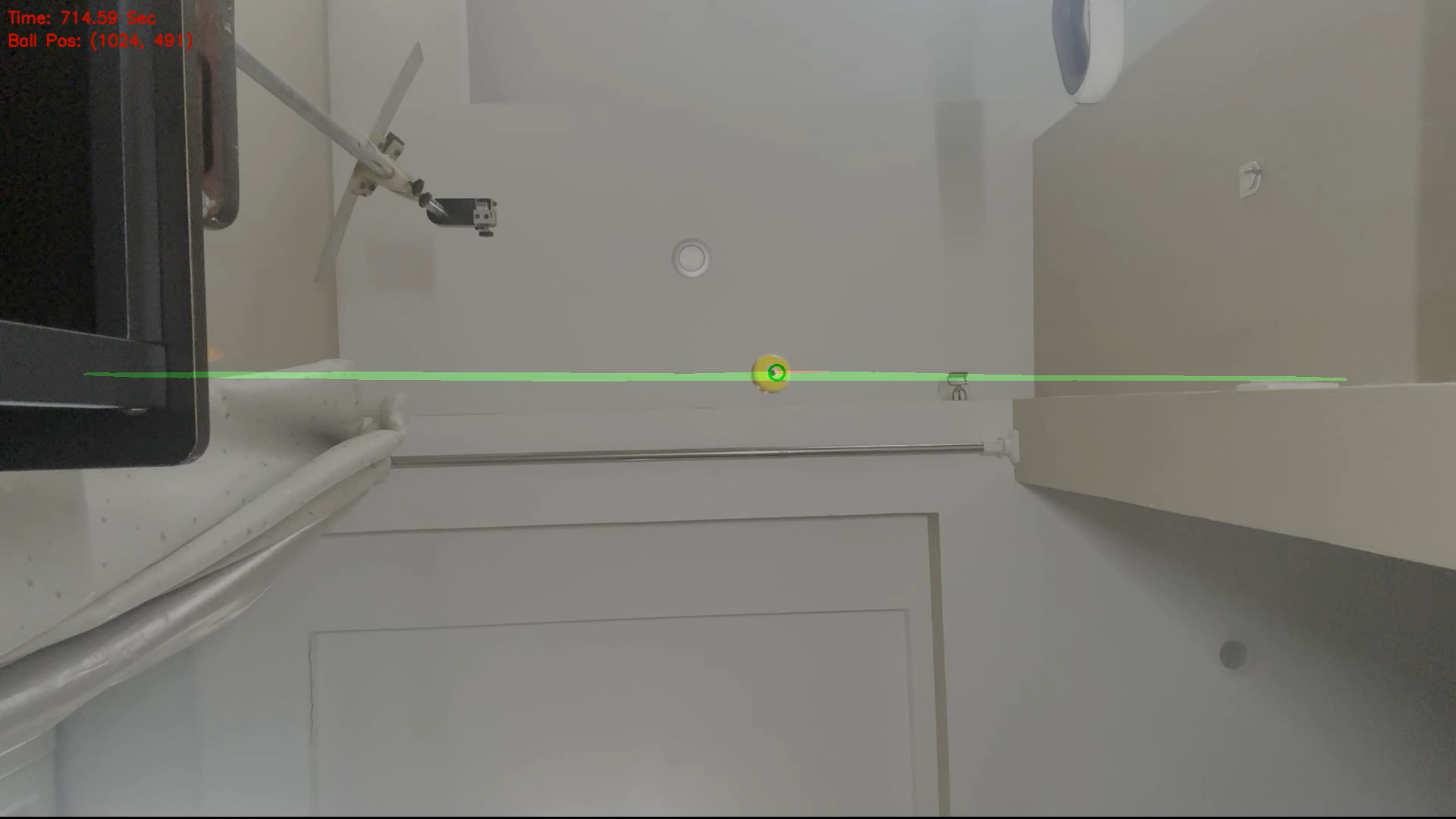

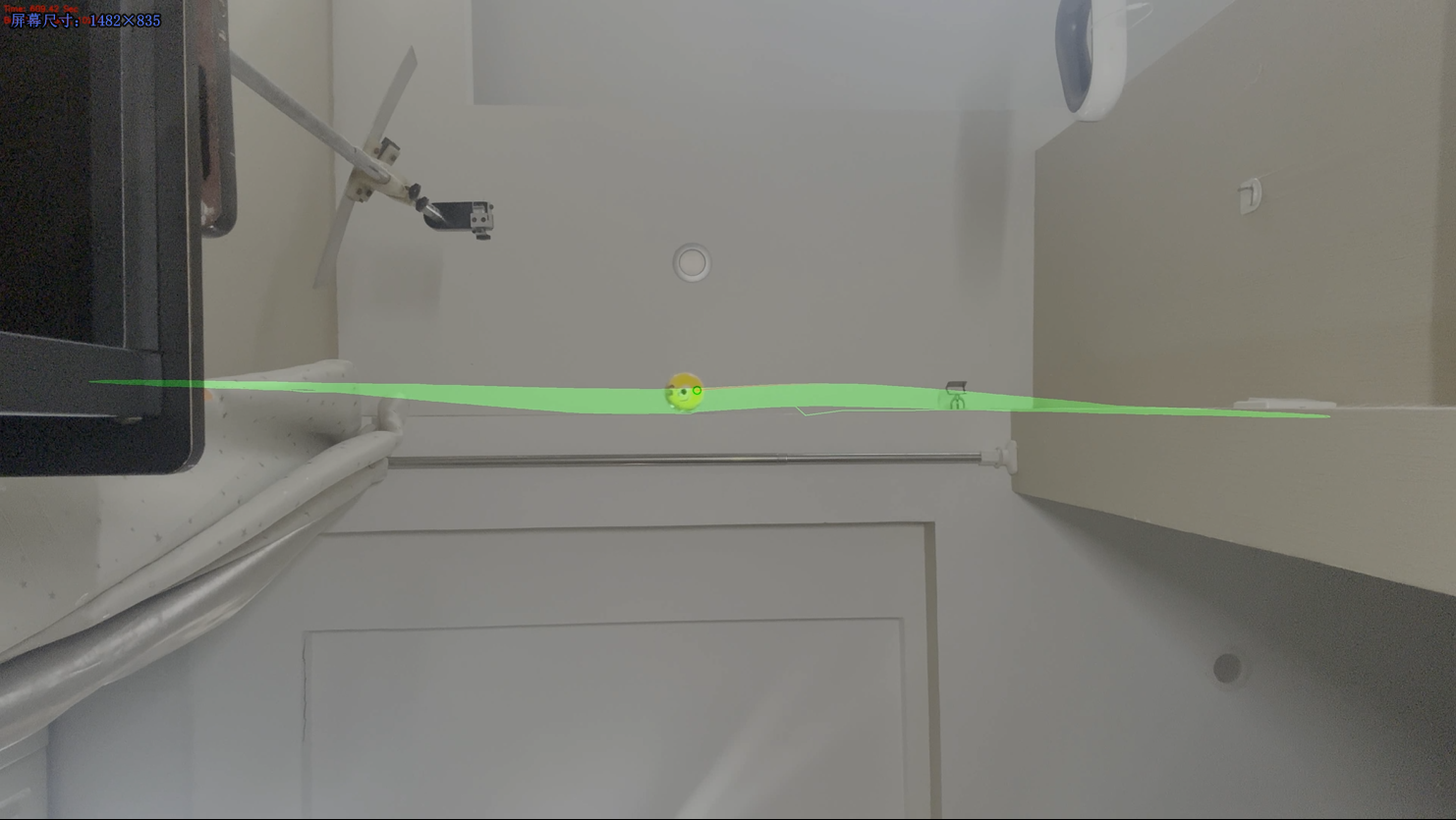

之后进行非常仔细的操作，使得摆球几乎无旋转释放，得到了下面的数据，也证明了之前的问题完全是释放条件导致的。

-->V(/resources/Phy-exp/自旋示意.mp4)

摘要

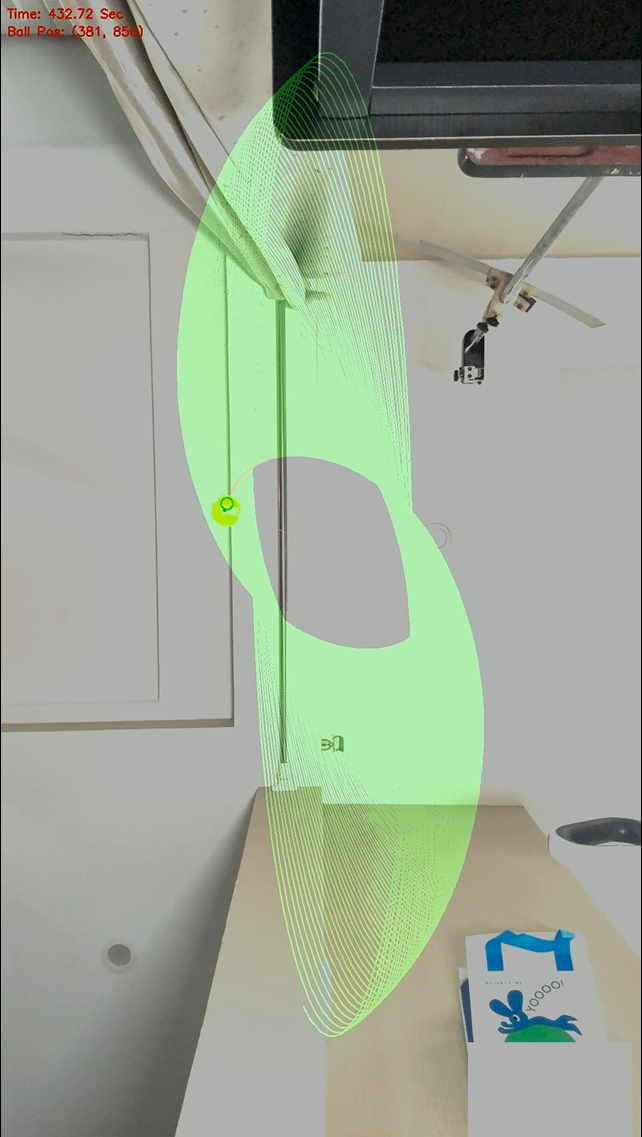

在 L = 1.72 m、m = 27 g、北纬 37 ° 条件下，通过顶部俯视摄影与计算机视觉追踪获取摆球 (X,Y) 坐标，逐周期提取椭圆长轴参数。

改进“零自旋”初始条件后，剩余椭圆进动速率最好情况下仅与地球自转傅科率相差1.9%，最差情况也在同一数量级；阻尼品质因数提升至 Q ≈ 500。

1 实验装置与参数

量	符号	数值	备注
摆长	L	1.72 m	悬点到质心
摆球质量	m	27.0 g	实心不锈钢球
纬度	\varphi	37 ° N	实验位置
摄像机帧率		60 fps	FHD (实验一) / UHD (实验二)

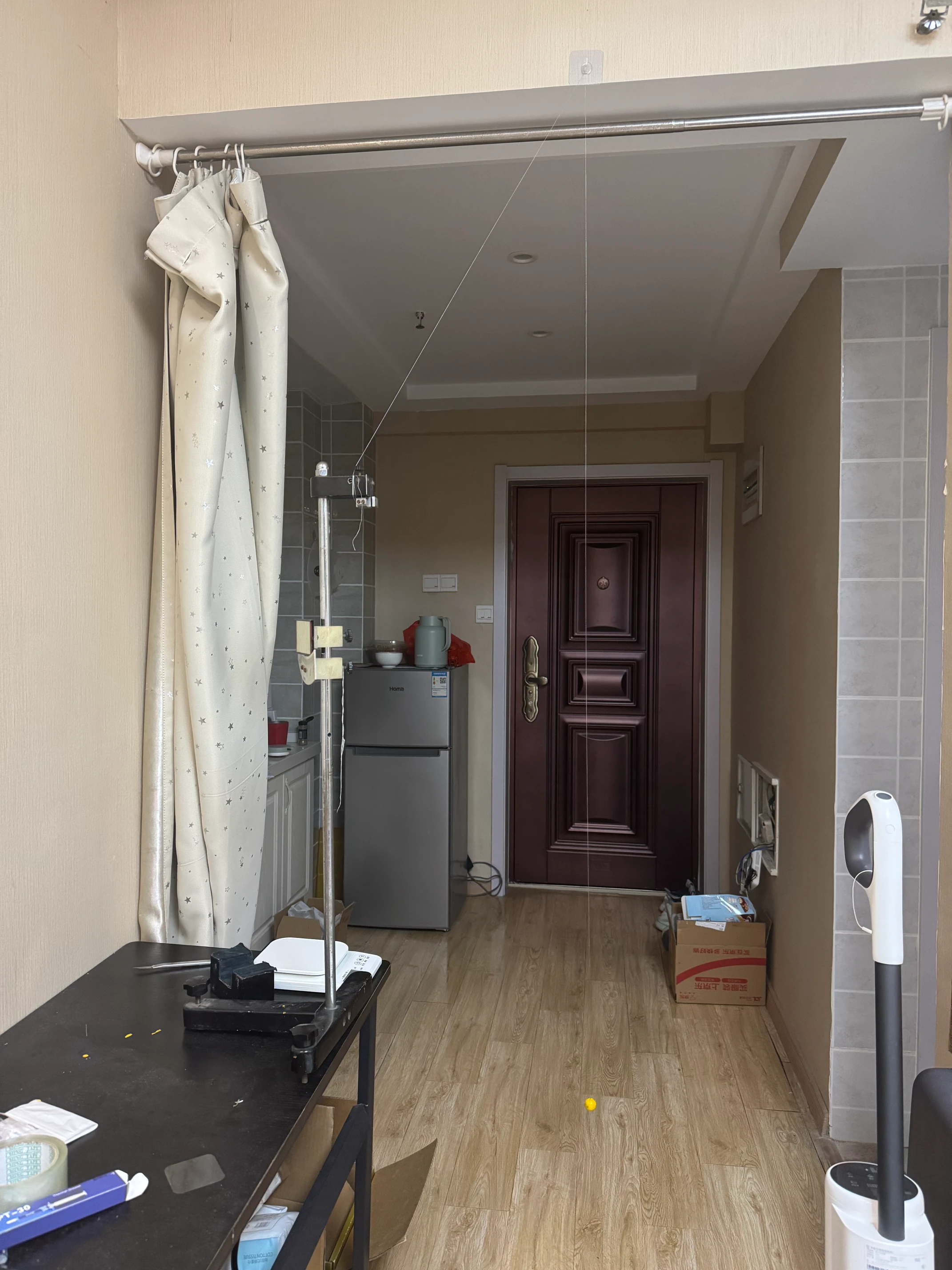

实验环境：

2 数据处理流程

1. FFT 定周期


   T = 2\pi/\omega_0 = 2.630\text{s}


2. 按 T 分段 → 椭圆拟合 PCA 求协方差特征值 λ₁, λ₂，长轴


   a = 2\sqrt{2\lambda_{1}}


   长轴方向


   \theta = \arctan\!\frac{v_{y}}{v_{x}}


3. 角度预处理 先乘 2 再 np.unwrap 再除 2，避免 ±90 °/180 °跳变。

4. 拟合

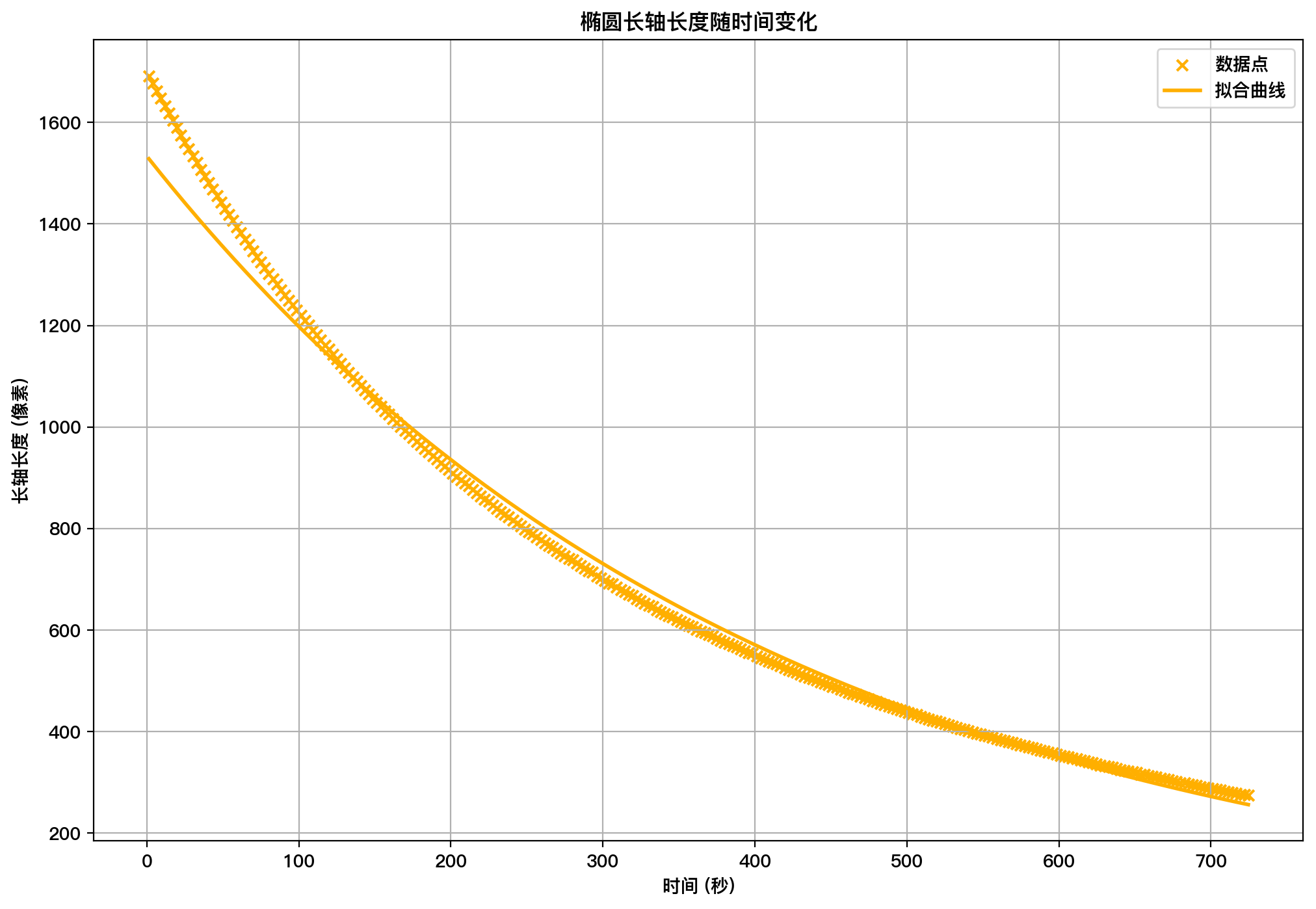

   • 阻尼：a(t)=a_{0}e^{-t/\tau}

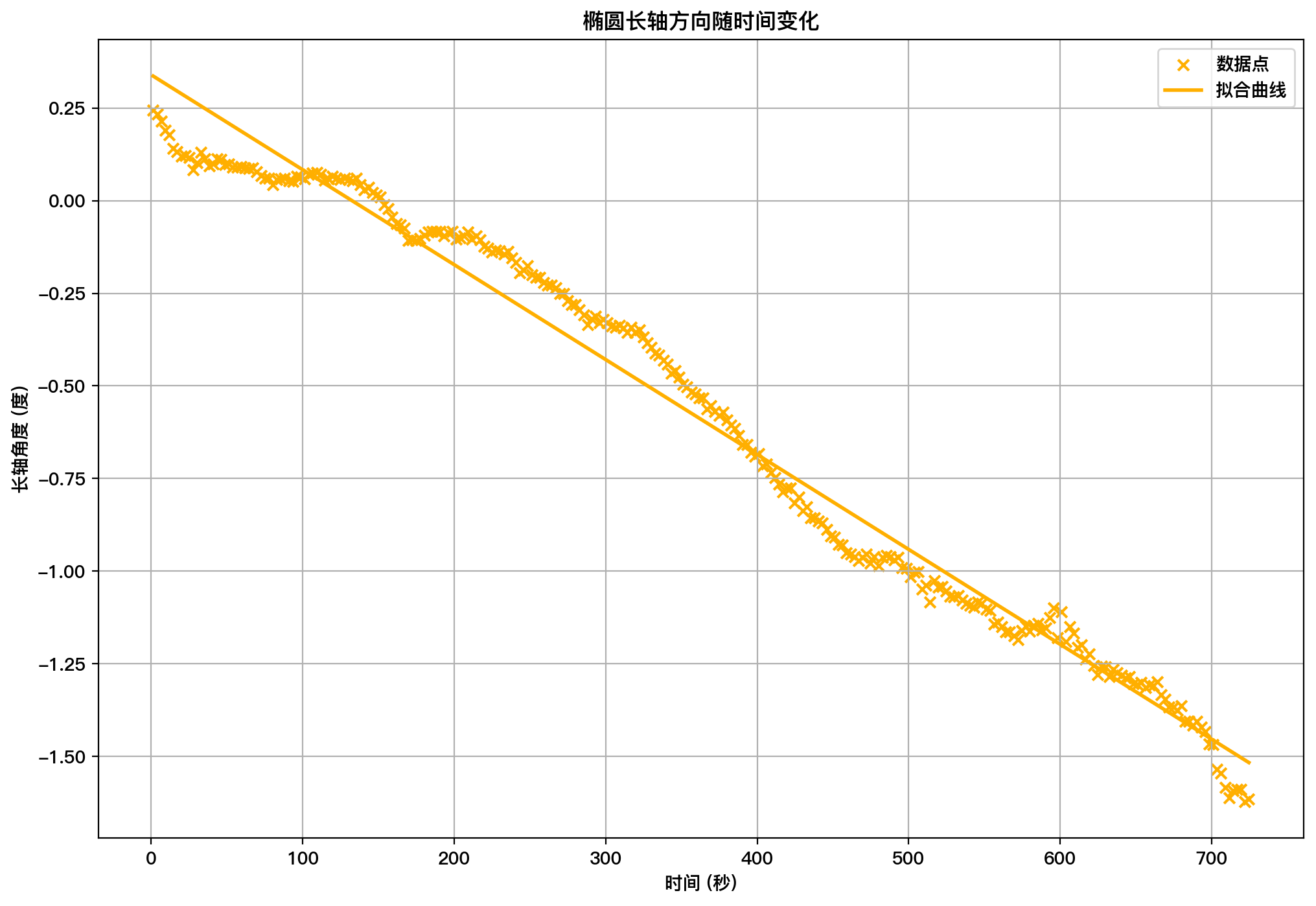

   • 进动：\theta(t)=\theta_{0}+\omega_{p}t

3 结果汇总

实验一	实验二

3.1 关键数值

Parameter	实验一	实验二
周期 T	2.633 s	2.625 s
阻尼常数 τ	405 ± 5	422 ± 5
品质因数 Q	505	483
进动速率 ωₚ	-4.5 ×10⁻⁵	–2.1 ×10⁻⁴

地转傅科速率 \omega_{F}=\Omega\sin\varphi = \Omega=7.292\times10^{-5} = 4.39 × 10⁻⁵ rad s⁻¹

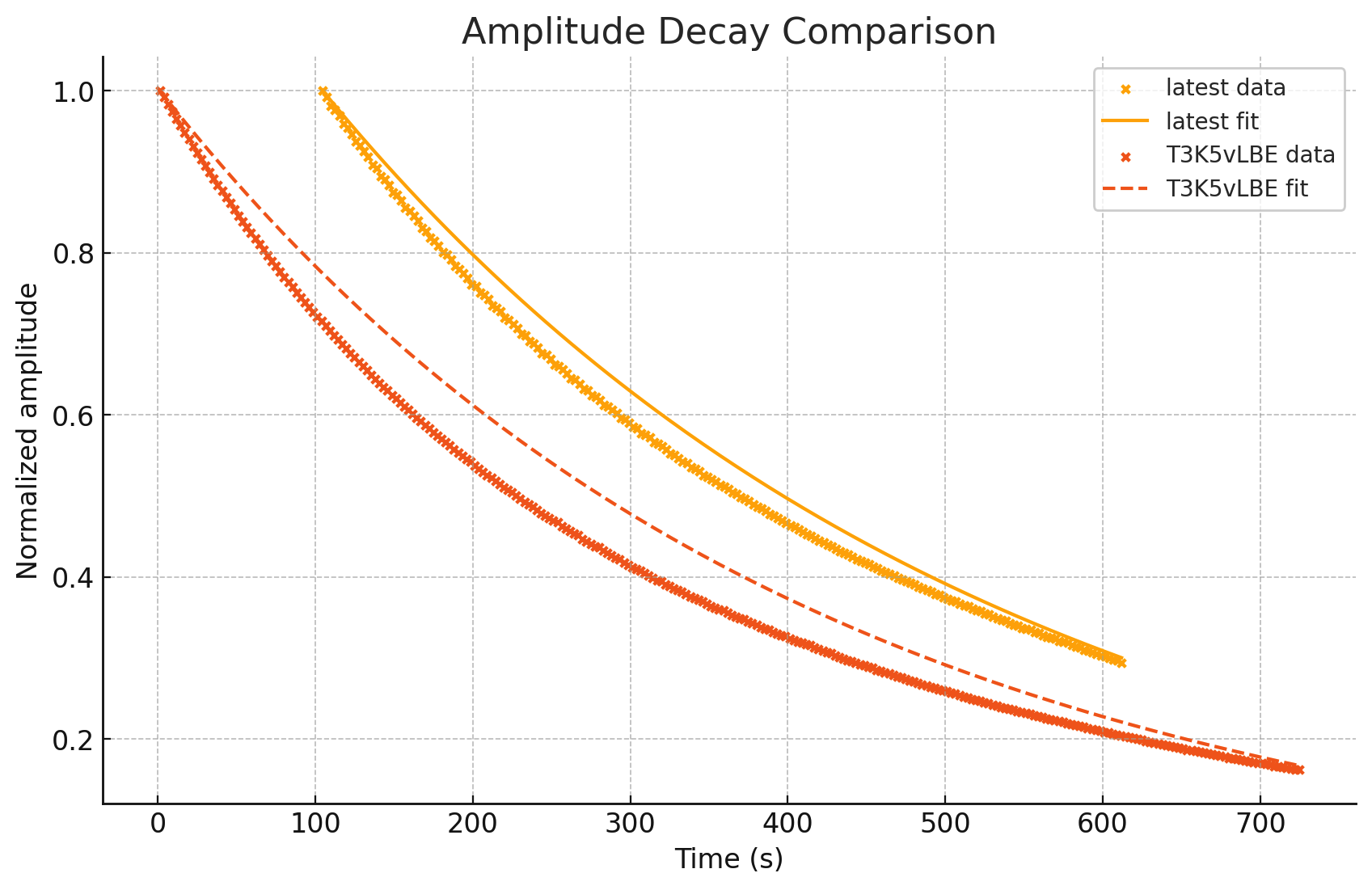

3.2 阻尼行为

指数衰减 a(t) 与实测散点 (R^{2}=0.997) 完全吻合 → 线性粘滞模型成立。 能量每周期损失

\frac{\Delta E}{E}\approx \frac{2\pi}{Q}=1.07\%

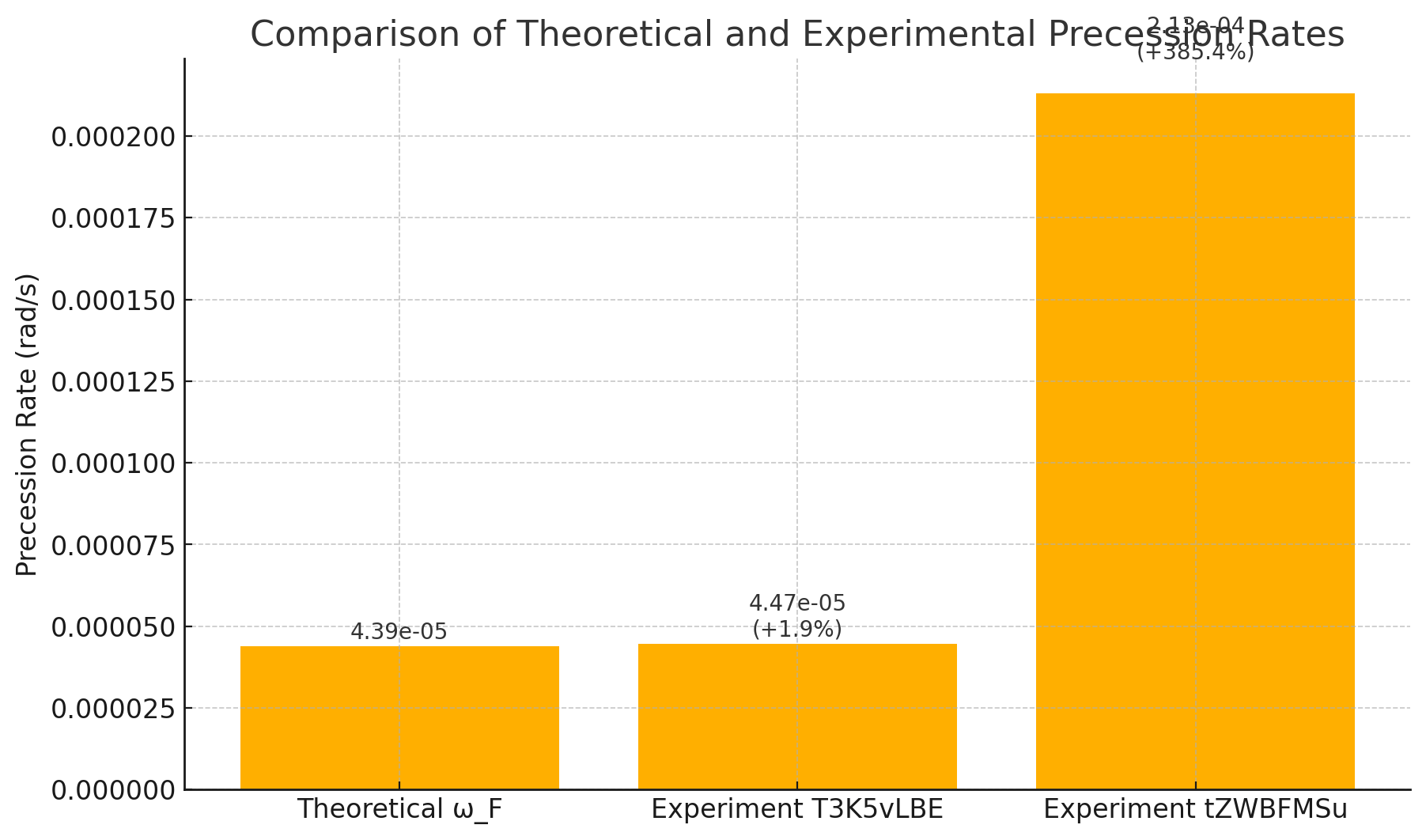

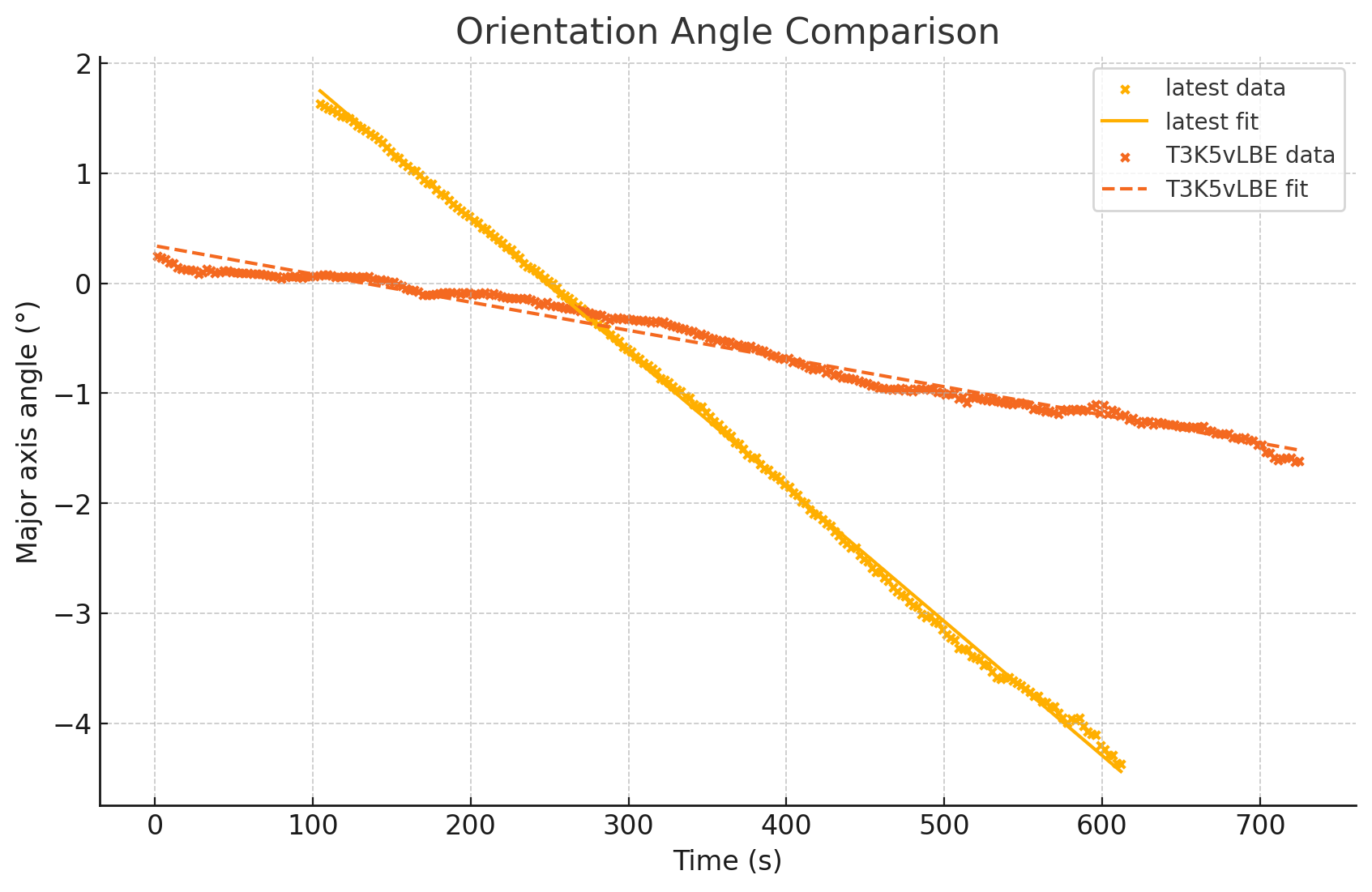

3.3 进动比较

最好情况：

\frac{|\omega_{p}|}{\omega_{F}}\approx 1.019

4 讨论

为什么“摆球自旋”会把整套圆锥摆的长轴带着一起转？

过程	关键点	结果
① 放手瞬间的自旋摆球绕悬丝轴线有角速度 ωs	给摆球自身带来 自旋角动量Lspin=I ωs（I≈2/5 mr²）	这部分角动量多半被“存”在 扭转变形 的悬丝里
② 悬丝扭转—摆平面耦合	悬丝有有限扭转刚度 κ（Nm rad⁻¹）静止时扭力 = κ θtwist	扭力轴和摆线张力轴略有夹角 → 会在水平面产生 小但持续的横向力 F⊥
③ Lspin ↔ Lorbital 交换	为满足总角动量守恒，部分 Lspin 逐渐转化 为轨迹的枢转角动量 Lorb=m r² φ̇	轨迹椭圆的 长轴开始顺(或逆)时针漂移
④ 自旋耗散	空气阻力 + 线材内摩擦让 ωs 衰减	扭转回复力减小 → 长轴漂移速率随时间趋零

一句话：摆球自旋“扭”着悬丝，悬丝的反扭力给了摆球水平向的微小推力；为了守恒角动量，系统把这股推力表现为 摆平面的进动。

---

定量估算（典型数字）

• 不锈钢球 m = 27 g, r ≈ 2 cm → I≈4.3 × 10⁻⁶ kg m²
• 假设放手时 ωs = 10 rad/s： Lspin ≈ 4.3 × 10⁻⁵ N·m·s
• 圆锥摆小半径 a≈0.05 m，L=1.72 m → 为让摆面每秒转 0.01 rad 只需 Lorb=m a² φ̇ ≈ 0.27 × (5 cm)² ×0.01 = 6.8 × 10⁻⁵ N·m·s

两者同量级！——难怪轻微自旋就能显著改变摆面走向。

---

为什么“直着放”几乎消除了偏转？

1. Lspin≈0 → 悬丝几乎没有额外扭转能；
2. 摆球只剩下两自由度 (x,y) 的线性简谐振动，x、y 本征频率只受悬点几何 (ωx,ωy) 控制；
3. 于是长轴进动速率 ωp ≈ ½(ωx–ωy) → 很小，可被你调平到接近傅科速率。

---

如何彻底避免自旋耦合？

方法	作用
在悬丝下端装 万向小叉/滚珠轴承	自由脱开自旋，扭力不会传下摆面
用 防扭钢丝（多股细丝绞合）	削弱 κ，减小扭转‑平面耦合
在放手前让摆球 轻触静止垂直面	“刹车”掉自旋再松手
录像分析时 滤掉早期十几个周期	等自旋‑扭转能量耗散后再开始测傅科进动

只要自旋角动量比你想观测的轨迹角动量小一个数量级（Lspin ≪ m a² ωF），就能把人为偏转压到地转量级以下。
